Газовая пружина — разновидность пружины, в которой упругим элементом является газ, находящийся в цилиндре и периодически сжимаемый поршнем.
Не следует путать газовую пружину и амортизатор. Последние также часто встречаются в автотехнике и быту, но имеют другое назначение (а именно — гашение колебаний или скорости перемещения). Часто газовая пружина совмещает в себе функцию амортизатора, оказывая дополнительное сопротивление движению.

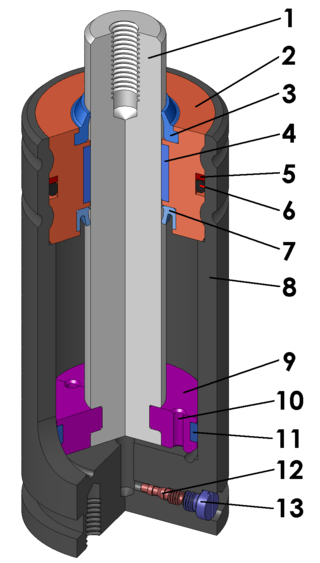

Типовая промышленная газовая пружина представляет собой герметичный цилиндр (8) в котором свободно
перемещается шток (1). Втулка (2), пыльник (3), подшипник скольжения(4) и сальники (6, 7) обеспечивают
герметичное перемещение штока. Центрирующая втулка-поршень (9) и перепускной клапан (10) предохраняют
шток от перекоса и обеспечивают демпфирующие свойства пружины.
Некоторые пружины имеют регулятор, управляющий перепускным клапаном (10). Когда клапан закрыт, жёсткость пружины значительно возрастает, так как увеличивается площадь газового упора (вместо диаметра штока — диаметр поршня). Такие пружины называются блокируемыми.
Как правило газовые пружины заправляются один раз при изготовлении при давлениях от 5 до 200 атмосфер. Тем не менее иногда специальные пружины низкого давления снабжаются ниппелем (12) для регулировки жёсткости. Пружины однократной заправки накачивают через сальник (7) при сборке. В таких пружинах цилиндр делается глухим. Так же газовые пружины могут быть оборудованы стальным прецизионным клапаном для возможности изменять усилие пружины в дальнейшем.
В качестве газа в пружинах используется азот. Газ осушают и очищают от пыли во избежание повышенного износа и коррозии. Для смазки деталей в цилиндр заливают небольшое количество машинного масла.
Типовые значения хода — от единиц до десятков сантиметров (изменение длины до 45 % от общей длины пружины). Типовые усилия — от единиц до сотен килограмм.
Стандартная температура применения газовых пружин SPRINFORS находится в диапазоне -30°C….+80°C. Низкотемпературное исполнение допускает применение до -55°C, высокотемпературное исполнение до +200°C. При изменении температуры на каждые 10°C усилие изменяется на 3,4%. Соответственно при повышении температуры усилие увеличивается, при понижении температуры усилие уменьшается.
Наши специалисты помогут подобрать аналоги газовых пружин всех типов и областей применения из широкого спектра имеющегося в наличии, а также своевременно осуществить поставку заказчику.
Краткая информация о газовых пружинах Sprinfors
Стандартные газовые пружины Sprinfors серии G
Газовые пружины Sprinfors с клапаном серии V
Газовые пружины Sprinfors из нержавеющей стали AISI 304 (V2A) N
Гидравлические демпферы Sprinfors серии D
Газовые пружины Sprinfors втягивающего типа серии Z
Газовые пружины Sprinfors с блокировкой промежуточных положений серии B
Каталог наконечников для газовых пружин Sprinfors
Стандартные газовые пружины Sprinfors серии G
Стандартные газовые пружины серии G представляют собой гидропневматические регулировочные изделия,
заполненные азотом под высоким давлением.
Серия отличается диаметрами и ходом штока(цилиндра), а также диапазоном усилия F1.
Подбор газовых пружин осуществляется по каталогу, исходя из следующих параметров:
• Диаметр штока/цилиндра d/D (мм);
• Ход штока А (мм);
• Минимальный размер без наконечников L2 (мм);
• Наконечник на штоке;
• Наконечник на цилиндре;
• Усилие F1 (N);
• Расстояние по центрам крепления в сборе с наконечниками L1 (мм);
• Скорость выдвижения штока (м/с).
Газовые пружины Sprinfors с клапаном серии V
Все газовые пружины данной серии изготавливаются с клапаном, который предохраняет
шток от перекоса и обеспечивают демпфирующие свойства пружины.
При подборе изделий данной серии необходимо обратить внимание на типы наконечников и расстояние по центрам крепления.
Подбор газовых пружин осуществляется по каталогу, исходя из следующих параметров:
• Диаметр штока/цилиндра d/D (мм);
• Ход штока А (мм);
• Минимальный размер без наконечников L2 (мм);
• Наконечник на штоке или резьба;
• Наконечник на цилиндре или резьба;
• Усилие F1 (N);
• Расстояние по центрам крепления в сборе с наконечниками L1 (мм);
• Скорость выдвижения штока (м/с).
Газовые пружины Sprinfors из нержавеющей стали AISI 304 (V2A) N
Газовые пружины двойного хода из нержавеющей стали AISI 304 (V2A) N представляют собой
автономный элемент, не требующий обслуживания.
Подбор газовых пружин осуществляется по каталогу, исходя из следующих параметров:
• Диаметр штока/цилиндра d/D (мм);
• Ход штока А (мм);
• Минимальный размер без наконечников L2 (мм);
• Наконечник на штоке;
• Наконечник на цилиндре;
• Усилие F1 (N);
• Расстояние по центрам крепления в сборе с наконечниками L1 (мм);
• Скорость выдвижения штока (м/с).
Гидравлические демпферы Sprinfors серии D
Гидравлические демпферы серии D различаются направлением демпфирования на три типа:
на сжатие,
на растяжение,
в обе стороны.
Подбор осуществляется по каталогу, исходя из следующих параметров:
• Диаметр штока/цилиндра d/D (мм);
• Ход штока А (мм);
• Минимальный размер без наконечников L2 (мм);
• Наконечник на штоке;
• Наконечник на цилиндре;
• Усилие F1 (N);
• Расстояние по центрам крепления в сборе с наконечниками L1 (мм);
• Направление демпфирования.
Газовые пружины Sprinfors втягивающего типа серии Z
Газовые пружины с регулируемым втягивающим усилием серии Z для опускания и удержания
нагрузки в конечном положении доступны в различных вариантах исполнения.
Пружины серии Z изготавливаются в вариантах с блокировкой или без нее.
Подбор газовых пружин осуществляется по каталогу, исходя из следующих параметров:
• Диаметр штока/цилиндра d/D (мм);
• Ход штока А (мм);
• Минимальный размер в закрытом положении без наконечников L2 (мм);
• Наконечник на штоке;
• Наконечник на цилиндре;
• Усилие F1 (N);
• Расстояние по центрам крепления в закрытом положении в сборе с наконечниками L1 (мм);
• Скорость выдвижения штока (м/с).
Газовые пружины Sprinfors с блокировкой промежуточных положений серии B
Газовые пружины серии B предусматривают возможность блокировки в любом из промежуточных положений штока.
В отличии от неблокируемых газовых пружин они имеют вентиль, обеспечивающий перекрытие
канала между двумя напорными камерами.
Пружины различают по типам блокировки: эластичная блокировка, жёсткая блокировка на сжатие, жёсткая блокировка на растяжение, жёсткая блокировка в обоих направлениях.
Подбор газовых пружин осуществляется по каталогу, исходя из следующих параметров:
• Диаметр штока/цилиндра d/D (мм);
• Ход штока А (мм);
• Минимальный размер без наконечников L2 (мм);
• Наконечник на штоке;
• Наконечник на цилиндре;
• Усилие F1 (N);
• Расстояние по центрам крепления в сборе с наконечниками L1 (мм);
• Тип блокировки.
Каталог наконечников для газовых пружин Sprinfors
Мы поставляем широкий ассортимент наконечников газовых пружин для всех сфер применения в различных отраслях промышленности, сельхозтехнике, автомобилестроении и медицине.
